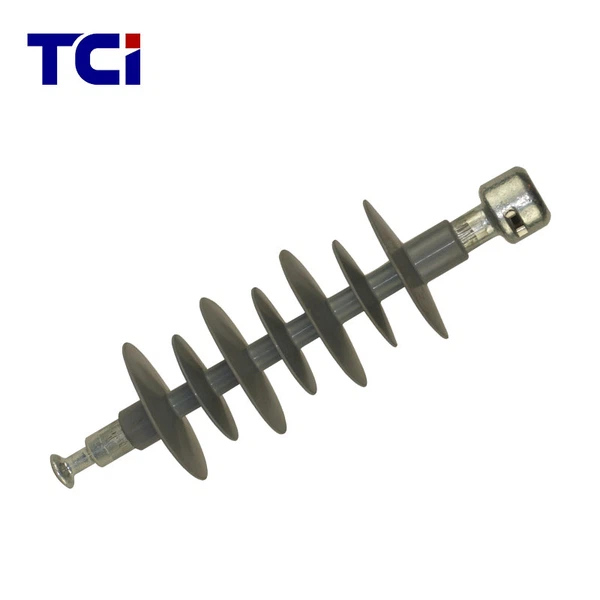

1. Šta je kompozitni izolator?
A kompozitni izolator(ili polimerni izolator) je moderan električni izolacijski uređaj koji se koristi u visokonaponskim dalekovodima, trafostanicama i željeznicama. Kombinira jezgro od plastike ojačane staklenim vlaknima (FRP) sa kućištem od silikonske gume, nudeći superiornu mehaničku čvrstoću, lagani dizajn i otpornost na zagađenje u poređenju sa izolatorima od porcelana/stakla.
2. Kompozitna struktura izolatora
Kompozitni izolatori se sastoje odštap sa jezgrom od fiberglasa, kućište od silikonske gume, ljepljivi sloj, krajnji spojevi i prstenovi za ravnanje.Svaka komponenta igra ključnu ulogu u osiguravanju mehaničke čvrstoće, električne izolacije i dugotrajne{0}}pouzdanosti.
2.1 Core Rod
Šipka jezgra je primarna komponenta{0}}koja nosi opterećenje i ključni dio unutrašnje izolacije. Mora pokazivati visoku mehaničku čvrstoću, odlična svojstva izolacije i dugotrajnu-stabilnost.
· Pojačanje staklenim vlaknima:Jezgra šipke je ojačana staklenim vlaknima visoke{0}}vrste, rastopljenim na visokim temperaturama u glatke cilindrične niti (promjera manjeg ili jednakog 10 μm) sa vlačnom čvrstoćom od približno 1500 MPa.
· Matrica od epoksidne smole:Vlakna su međusobno povezana pomoću matrice od epoksidne smole tretirane sredstvom za spajanje na bazi silikona-, formirajući šipku ojačanu epoksidnim staklenim vlaknima (FRP šipka) koja prenosi mehanička opterećenja.
2.2 Kućišta i šupe od silikonske gume
Kućište od silikonske gume služi kao vanjska izolacija, pružajući otpornost na mokro i zagađenje, dok štiti šipku jezgra od degradacije okoline.
· Sastav materijala:Kućište je napravljeno od visoko-temperaturne vulkanizirane (HTV) silikonske gume, ojačane sredstvima za spajanje, usporivačima plamena, ojačavajućim punilima i aditivima protiv starenja.
2.3 Završni spoj spoja
Mehanička opterećenja sa provodnika se prenose na štap jezgra preko krajnjih spojeva (npr. kuglični-i-utični spojevi), koji su područja-sa najvećim naprezanjem.
· Uticaj na strukturu: Različiti dizajni spoja rezultiraju različitim distribucijama naprezanja, direktno utičući na mehaničke performanse izolatora.
· Kritični faktor: Kvalitet spoja krajnjeg spoja određuje potpunu iskorišćenost čvrstoće jezgra šipke i ukupnu mehaničku pouzdanost.
2.4 Adhezivni vezni sloj
Ljepljivi sloj povezuje kućište od silikonske gume za šipku jezgra, osiguravajući strukturalni integritet i doprinoseći unutrašnjoj izolaciji.
· Rane metode:Korišteni adhezivi za stvrdnjavanje na sobnoj{0}}temperaturi{1}} sa segmentnim lijepljenjem.
· Moderno rešenje:Integrirano brizgano-kućište sa visoko-temperaturom-očvrsnutim vezom poboljšava prianjanje, minimizira interfejs i osigurava nepropusnost za vrhunske izolacijske performanse.
2.5 Krajnji zaptivni sloj
Krajnji zaptivni sloj spaja kućište, šipku jezgra i krajnje spojeve u jednu jedinicu, osiguravajući nepropusnost.
· Kritični faktor učinka:Kvalitet zaptivanja direktno utiče na električna i mehanička svojstva.
2.6 Prsten za ocenjivanje
Prstenovi za ocenjivanje su neophodni za:
· Kontrola električnog polja:Ravnomjerna raspodjela napona duž ose izolatora.
· Korona supresija:Sprečavanje djelomičnih pražnjenja.
· Zaštita izolatora:Povećanje dugoročne-trajnosti.
3. Ključne prednosti u odnosu na tradicionalne izolatore
Karakteristika kompozitnog izolatora Porcelan/stakleni izolator
Težina60-70% lakši Težak, lomljiv
Otpornost na zagađenjeSamočisteće silikonske šupe Zahtijeva često pranje
Mehanička čvrstoćaVeći kapacitet zateznog opterećenja Sklon pucanju
Životni vijek20+ godina 15-20 godina
4. Primjena kompozitnih izolatora
4.1 Nadzemni dalekovodi (AC & DC)
· Ultra-vodovi visokog napona (UHV) (veći ili jednaki 800kV)
· Visok-vodovi naizmjenične struje (110kV–500kV)
· HVDC sistemi prenosa
4.2 Elektrifikacija željeznice
· 25kV Cattenary Systems
· DC vučna snaga (1.5kV/3kV)
4.3 Oprema trafostanice
· Čaure za transformatore i prekidače
· Odvodniki prenapona i rastavljači
4.4 Projekti obalnih/vjetroelektrana
· otpornost na slanu maglu (položen IEC 62217 test slane magle)
4.5 Zagađena industrijska područja
5. Zašto odabrati kompozitne izolatore?
· Strukturno:Smanjenje težine od 70% omogućava lakše tornjeve
· Sigurnost:Način rada bez-fragmentiranja greške
· Ekonomski:60% niži troškovi životnog ciklusa
· Okoliš:IEC 62217 usklađen za obalne instalacije
Za specifikacije proizvoda ili tehničke konsultacije:inquiry@tcipower.com
